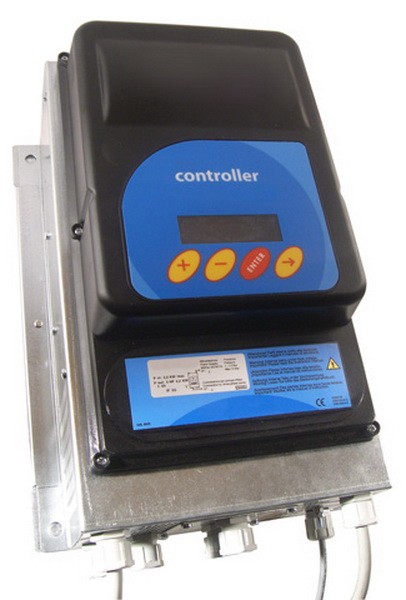

Drehzahlregelung 2,2kW - 400V

Drehzahlregelung "M" für 400V Pumpen mit max. 2,2kW (6A)
Lieferung inkl. Drucksensor 0-10bar (3m Kabel) 1/4" AG;
Montage nur in trockener, belüfteter, wettergeschützen Umgebung, Montageort Drucksensor muss frostrei sein. Integrierter Trockenlaufschutz, einfache Bedienung, frei wählerbarer Arbeitsdruck 0-10bar (höhere Arbeitsdrücke bis 25bar mit entsprechendem Drucksensor möglich). Potentialfreier Schalteingang für externe Freigabe/Verrieglung. Gerät für Wandmontage, IP55.
Maße: 39x25x19cm, Gewicht 5,6kg; Die Umgebungstemperatur darf 40°C nicht überschreiten.
Anschluss: Die Drehzahlsteuerung wird mit zwei Kabel (ca. je 50cm) ausgeliefert: 1x Stromversorgung (3x Phase + Erde) und 1x zur Pumpe (3 x Phase + Erde)

Ab einer Leitungslänge größer als 20m zwischen Drehzahlsteuerung und Pumpe wird die Verwendung des "LCA Adapter" empfohlen, ab 100m ist er zwingend notwendig.

Soll das Kabel des Drucksensors verlängert werden, beachten Sie bitte die entsprechenden Hinweise bei Artikel Drucksensor Art.Nr. WP520-ZE1.

Drehzahlgesteuerte Pumpen bringen als grundlegenden Vorteil die exakte Nachförderung der Wassermenge in das Leitungssystem, die notwendig ist, um den gewählten Druck zu halten. Ist der Verbrauch gering (z.B. nur eine Entnahmestelle) wird auch mit niedriger Drehzahl gefördert. Steigt der Verbrauch, wird zeitgleich die Drehzahl der Pumpe erhöht, um entsprechend mehr Wasser zu fördern. Der mitgelieferte Drucksensor wird an das Rohrsystem angeschlossen, die Steuerung selbst ist nicht wasserdurchströmt und daher frostsicher. Gleichermaßen für Tauch- als auch für Oberwasserpumpen geeignet. Montage nur an einem trockenen, belüfteten Ort. Bei Einbau in einem Schaltschrank die max. Umgebungstemperatur von +40°C beachten.

Bitte das Komponentenschema beachten und einhalten (Bild 2)!
Hinweis: Damit das Kabel des Drucksensors durch das Einschrauben in den Gewindeanschluss nicht permanent so stark verdrillt bleibt, den Sensor vor dem Einschrauben ca. 5 bis 6 mal gegen die Eindrehrichtung drehen.

Vorteile:

• Stets sanfter Anlauf des Pumpenmotors
• Dadurch erhöhte Lebensdauer der Pumpe
• Dauerhafte Verhinderung von Wasserschlägen
• Freie Wahl des gewünschten Arbeitsdrucks
• Schonung des Rohrleitungssystems
• Schonung der angeschlossenen Geräte
• Energieeinsparung von bis zu -40% !
• Integrierter Trockenlaufschutz
• Geringere Geräuschentwicklung der Pumpe
